ECOSMART 1/70 - domácí vodárna pro vrty 55-70 metrů

    Domácí vodárna ECOSMART 1/70

• Vhodná pro vrty hluboké 55-70 m a s převýšením zásobovaného objektu do max. +3 metry nad zhlavím vrtu
• pro objekty s požadavkem na nízký příkon elektrických spotřebičů
• zabezpečuje konstantní provozní tlak  3 bary ( lze měnit)
• chrání čerpadlo proti poškození chodem nasucho - bez hladinových sond
• chrání motor čerpadla proti přetížení a proti zkratu
• je úsporná, šetří Vaší peněženku
• mezi čerpadlem a snímačem tlaku může být libovolný počet odběrných míst
• je profesionálně zpracovaná s využitím nejmodernějších technologií
• maximální ponor  čerpadla je 300 metrů
• potřebuje pouze jeden 4 žilový kabel mezi vrtem a jednotkou EcoPower
• má motor čerpadla bez  problematických kondenzátorů
• vstupní napětí/proud  pouze  1x230 voltů/ max. 7 Ampér s čistou sinusoidou

Profesionální domácí vodárna s nerezovým ponorným čerpadlem ECO4 0118  a frekvenčním měničem EcoPower 230 je určena pro energeticky úsporné a efektivní čerpání vody z hlubokých vrtů, pro zásobování objektů s požadavkem na nízký příkon elektrických spotřebičů, např. domů s fotovoltaickými systémy, chat apod. Frekvenční měnič musí být připojen na síť ( zdroj) s čistou sinusoidou! Vodárna je doplněná o malou vyrovnávací tlakovou nádobu, manometr a pěticestnou tvarovku. Frekvenční měnič EcoPower 230 řídí u čerpadla otáčky, které odpovídají okamžitému odběru a zabezpečuje konstantní tlak ve vodovodním systému. Spojení moderní elektronické jednotky s vysoce kvalitním motorem čerpadla umožňuje maximálně využít účinnost těchto zařízení. Při běžném průtoku do 0,5 m3/hod celá sestava pracuje s příkonem jen cca 0,35-0,45 kW.

• mezi frekvenčním měničem a motorem musí být instalován kabel 4 žilový, motor čerpadla je třífázový 3x230V.
• při napájení z jiného zdroje ( centrála nebo fotovoltaika ) musí frekvenční měnič vodárny mít na vstupu čistou sinusoidu!
• minimální průměr vrtu je 115 mm
• mezi čerpadlem a tlakovým snímačem  musí být potrubí o průměru minimálně 1" (DN25) pro zajištění garantovaných průtoků. Je pravděpodobné, že při větších vzdálenostech mezi vrtem a zásobovaným objektem  pro snížení hydraulických ztrát bude nutné použít větší průměr potrubí, toto konzultujte s instalační firmou, nebo nám napište dotaz.
• je nutné dodržet všechny bezpečnostní pokyny dle návodu k použití a instalaci

 BASIC set obsahuje:

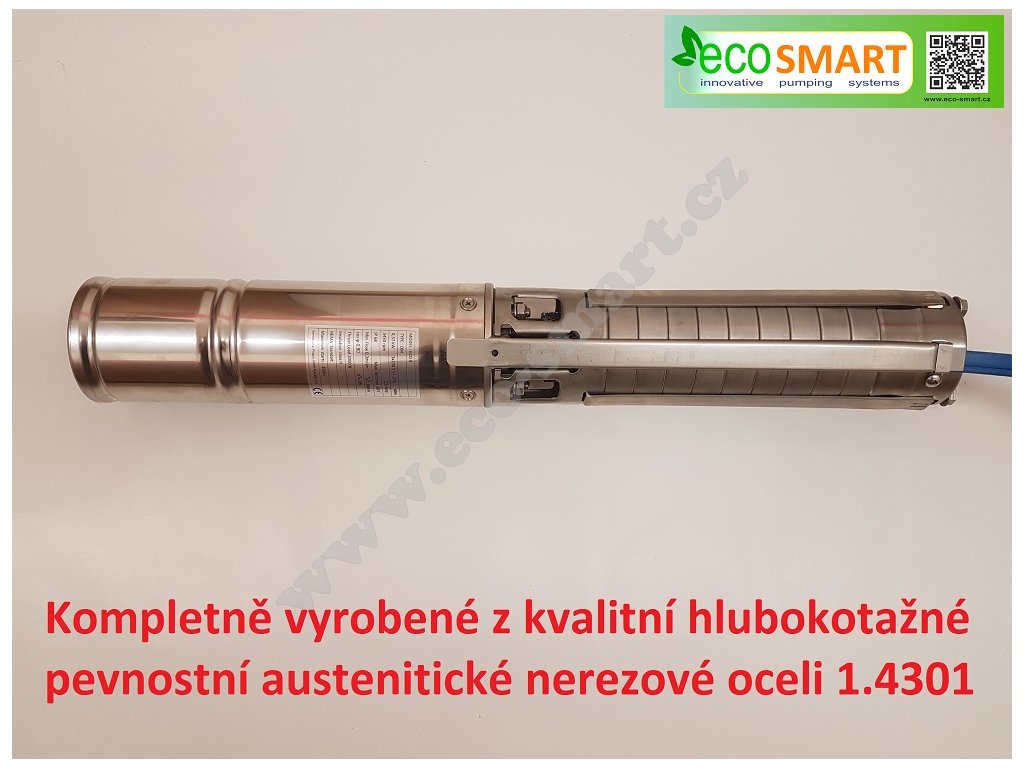

• celonerezové čerpadlo do vrtů ECO4 0118, 3x230V, 550W , s 68m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 7,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1,5m kabelem, závit 1/4"

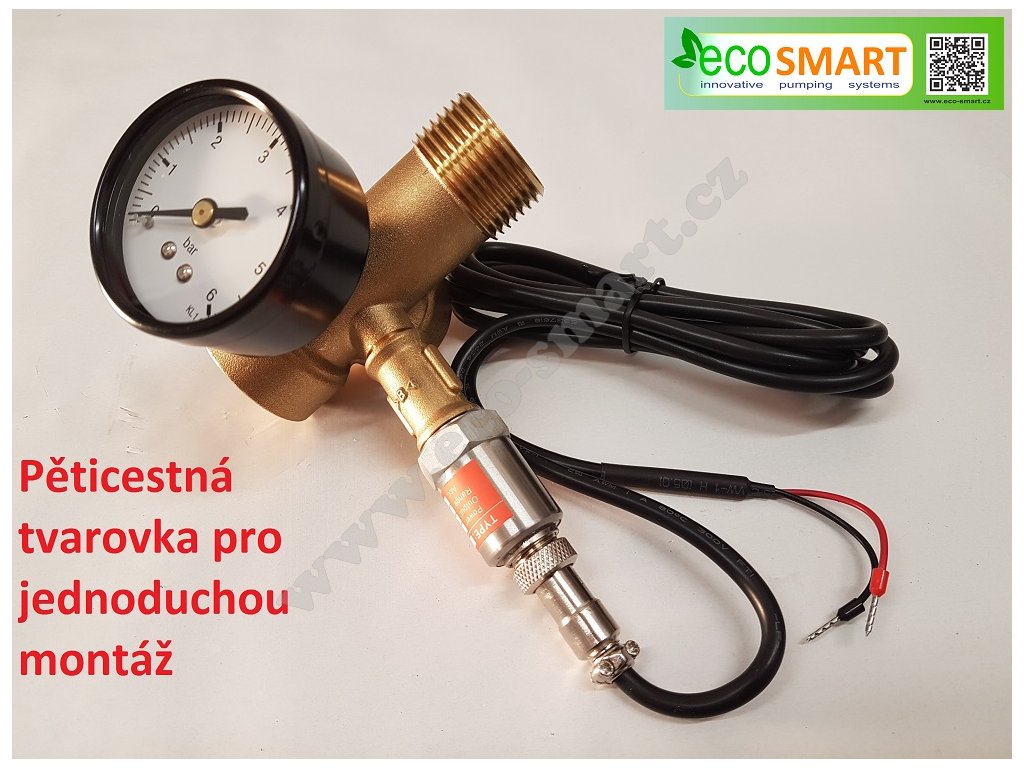

• pěticestnou mosaznou tvarovku (2x závit 1" vnitřní, 1x závit 1" vnější, 2x závit 1/4" vnitřní)
• manometr průměr 50mm, 0-10 bar, závit 1/4"
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu

SUPER set obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0118, 3x230V, 550W , s 68m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 7,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1,5m kabelem, závit 1/4"
• pěticestnou mosaznou tvarovku (2x závit 1" vnitřní, 1x závit 1" vnější, 2x závit 1/4" vnitřní)
• manometr průměr 50mm, 0-10 bar, závit 1/4"
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce

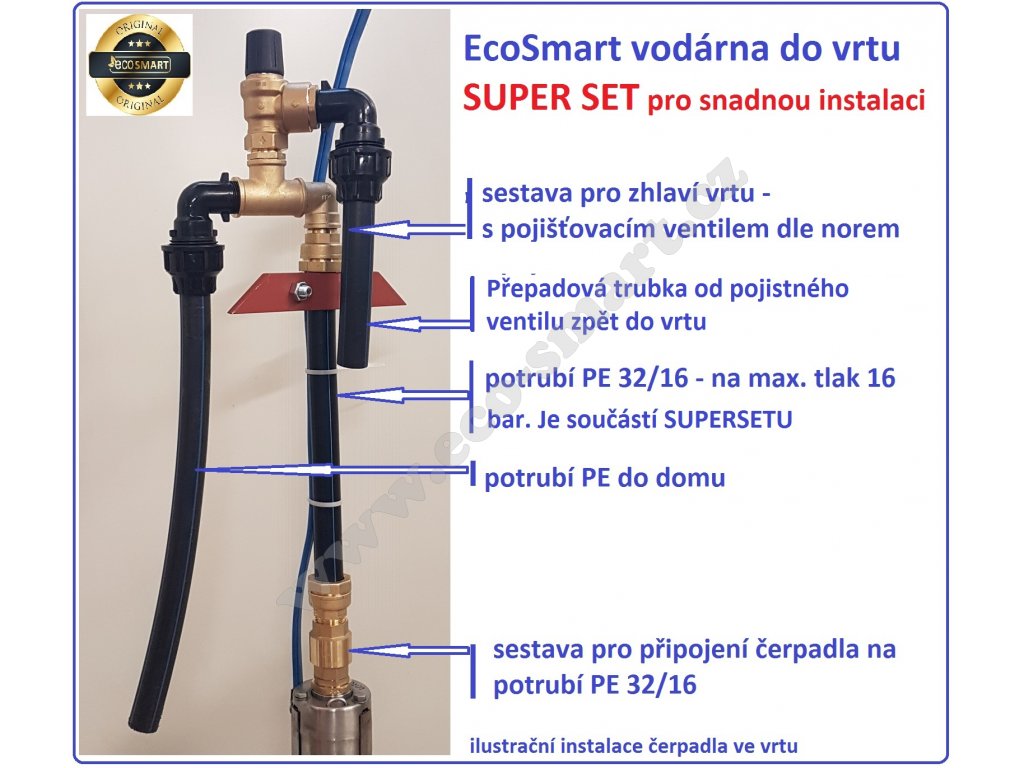

• INSTALAČNÍ sadu pro snadnou montáž - 67m vysokotlaké trubky PE32/16 bar, 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !

MEGASET obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0118, 3x230V, 750W , s 68m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 7,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce
• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !
• VYSOKOTLAKOU TRUBKU k čerpadlu do vrtu. 67 metrů trubky PE 32/12,5 baru - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek.
• NÁSTĚNNÝ  PANEL S FILTRACÍ – s vodárnou předmontovanou na robustní plastové desce, s dvojitým filtrem – hrubou a jemnou vložkou, kompletně smontovanou s utěsněnými závity + klíč na čištění filtrů
