ECOSMART 3/50 - domácí vodárna pro vrty 45-65 metrů

    Domácí automatická vodárna ECOSMART 3/50

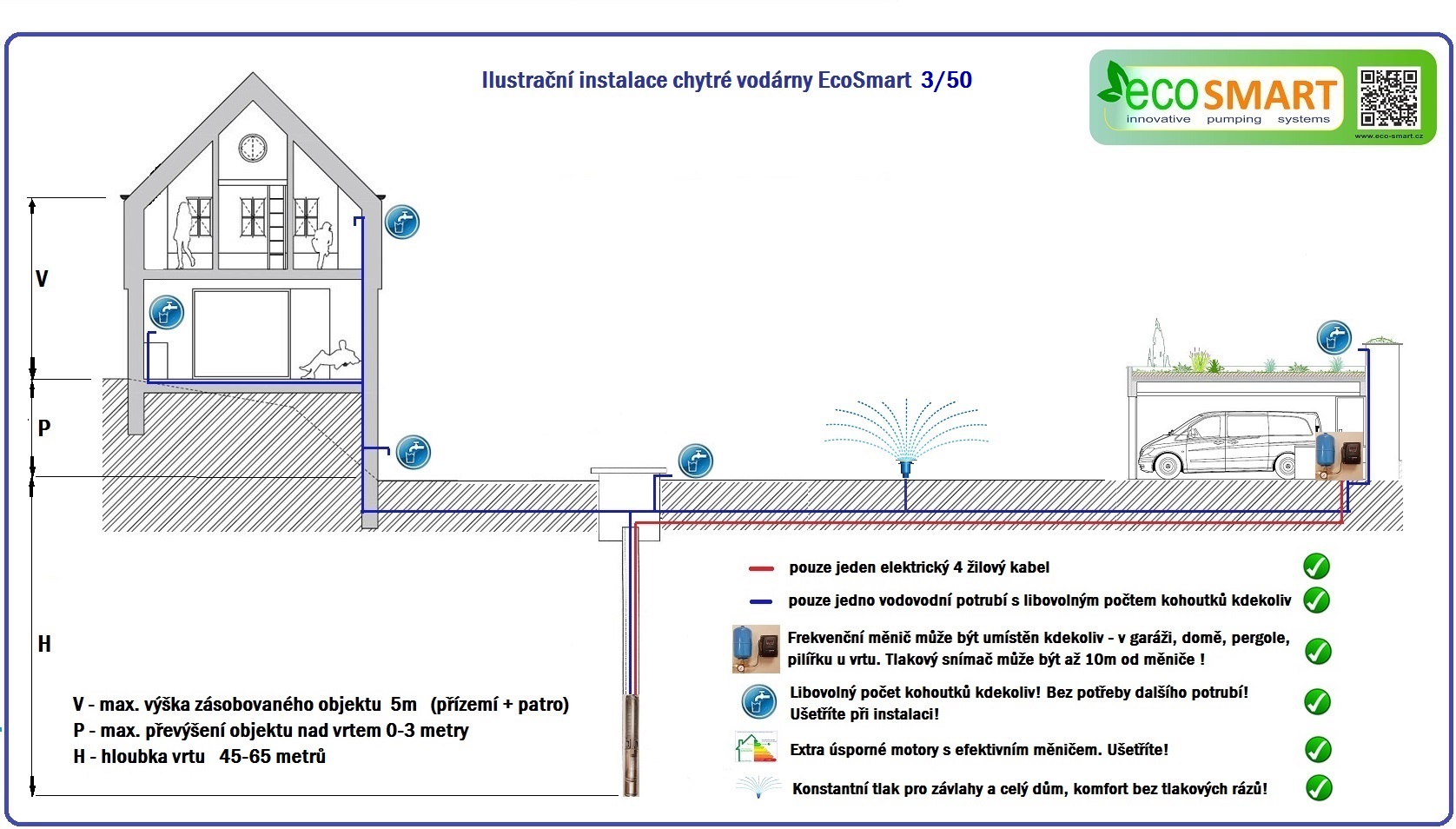

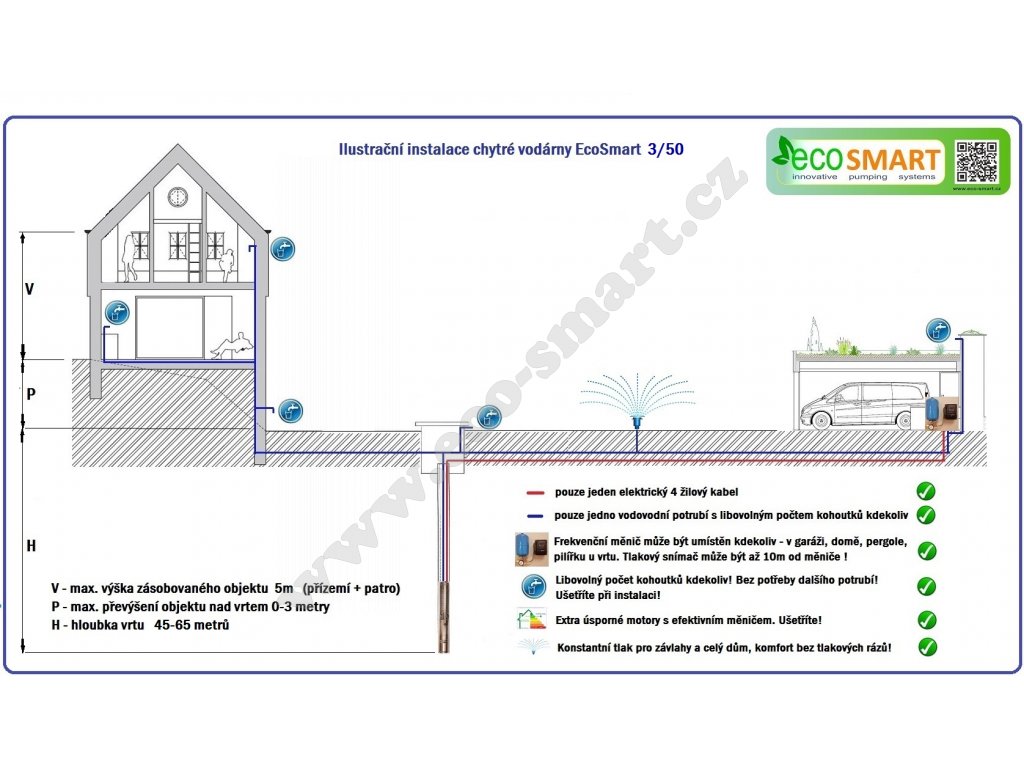

• Vhodná pro vrty hluboké 45-65 m a s převýšením zásobovaného objektu do max. +3 metry nad zhlavím vrtu, při větším převýšení je nutné použít vodárnu EcoSmart 3/70.
• zabezpečuje konstantní provozní tlak  3 bary ( lze měnit)
• chrání čerpadlo proti poškození chodem nasucho - bez hladinových sond
• chrání motor čerpadla proti přetížení a proti zkratu
• je úsporná, šetří Vaší peněženku
• má vysoký hydraulický výkon
• mezi čerpadlem a snímačem tlaku může být libovolný počet odběrných míst
• je profesionálně zpracovaná s využitím nejmodernějších technologií
• maximální ponor čerpadla je 300 metrů
• potřebuje pouze jeden 4 žilový kabel mezi vrtem a jednotkou EcoPower
• má motor čerpadla bez  problematických kondenzátorů
• vstupní napětí/proud  pouze  1x230 voltů/ max. 11 Ampér

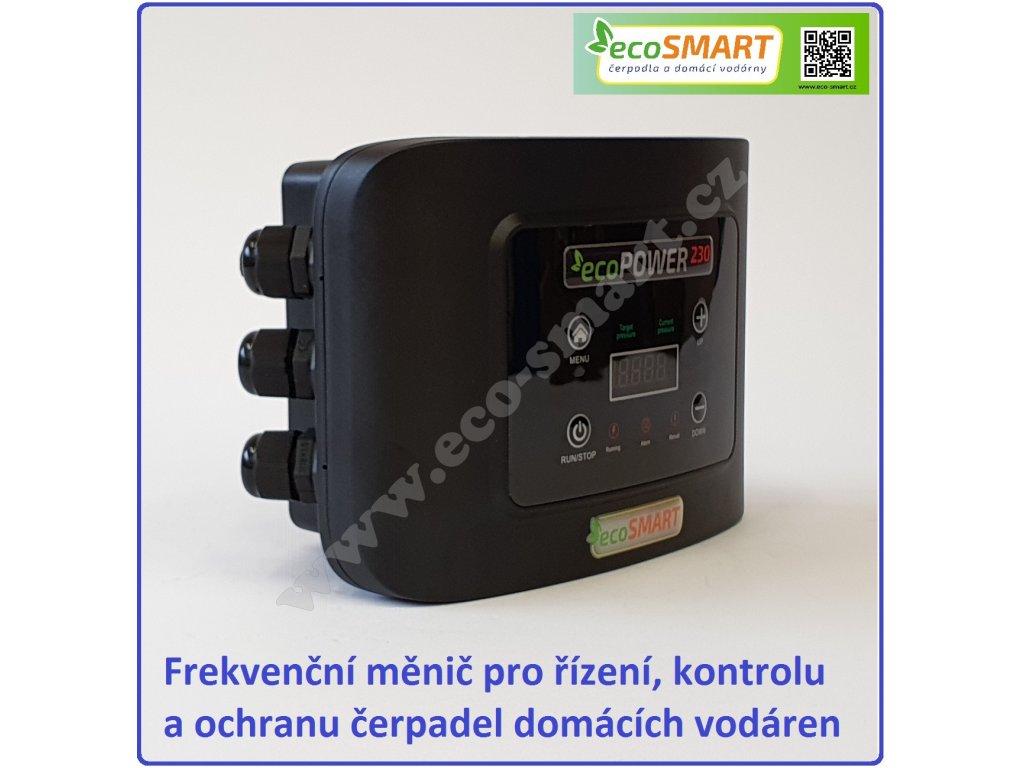

Profesionální domácí automatická vodárna s ponorným nerezovým čerpadlem ECO4 0314  a frekvenčním měničem EcoPower 230 je určena pro energeticky úsporné a efektivní čerpání vody z hlubokých vrtů, pro zásobování rodinných domů, penzionů, bytových domů, průmyslových a zemědělských objektů a pro závlahové systémy. Sestava je doplněná o malou vyrovnávací tlakovou nádobu, manometr a pěticestnou tvarovku. Frekvenční měnič EcoPower 230 řídí u čerpadla otáčky, které odpovídají okamžitému odběru a zabezpečuje konstantní tlak ve vodovodním systému. Spojení moderní elektronické jednotky s vysoce kvalitním motorem čerpadla umožňuje maximálně využít účinnost těchto zařízení a tak čerpat při maximálním průtoku až 4,3 m3/hod pouze s příkonem 1,1 kW. Při běžném průtoku  2-3 m3/hod celá sestava pracuje s příkonem jen cca 0,65-0,9 kW.

Dodávka vody při nastaveném provozním tlaku 3 bar ( orientační, může být jiná dle vzdálenosti a průměru potrubí v zemi):

• při maximální hladině ve vrtu        - cca 70 litrů/min
• při minimální hladině ve vrtu         - cca 60 litrů/min

• mezi frekvenčním měničem a motorem musí být instalován kabel 4 žilový, motor čerpadla je třífázový 3x230V.
• minimální průměr vrtu je 115 mm
• mezi čerpadlem a tlakovým snímačem  musí být potrubí o průměru minimálně 5/4" (DN32) pro zajištění garantovaných průtoků. Je pravděpodobné, že při větších vzdálenostech mezi vrtem a zásobovaným objektem  pro snížení hydraulických ztrát bude nutné použít větší průměr potrubí, toto konzultujte s instalační firmou, nebo nám napište dotaz.
• je nutné dodržet všechny bezpečnostní pokyny dle návodu k použití a instalaci

      čerpadla ECO4 manuál

      EcoPower 230 2023 manuál

      ECO 4 60Hz technická data serie 01-14

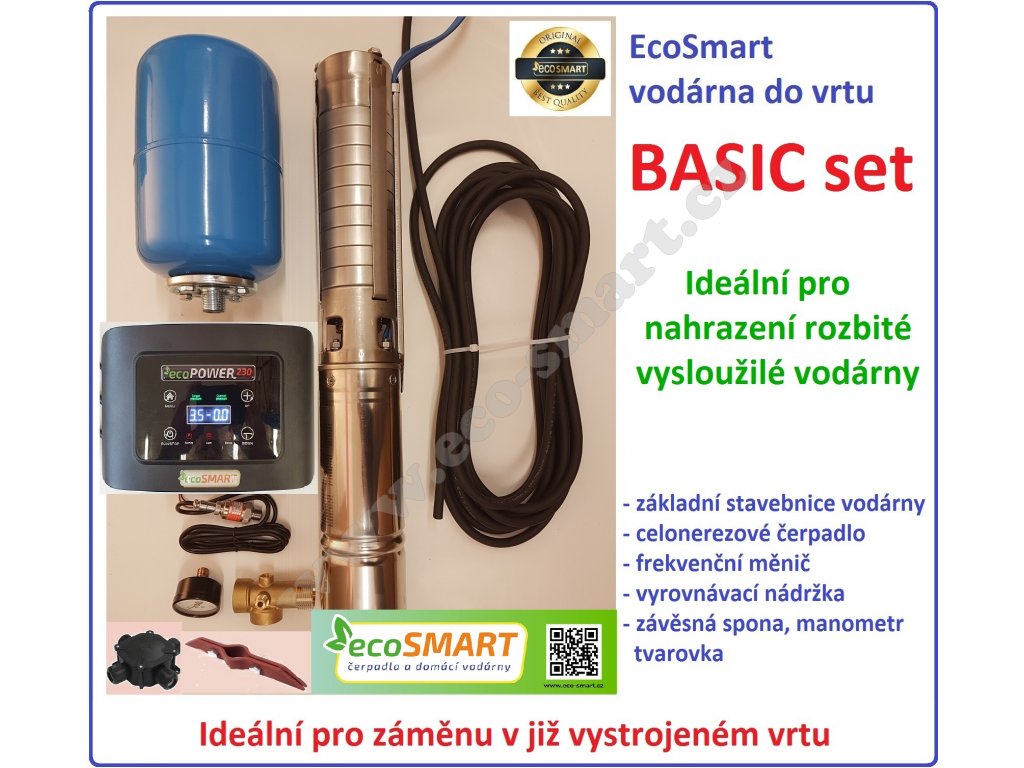

BASICSET obsahuje:

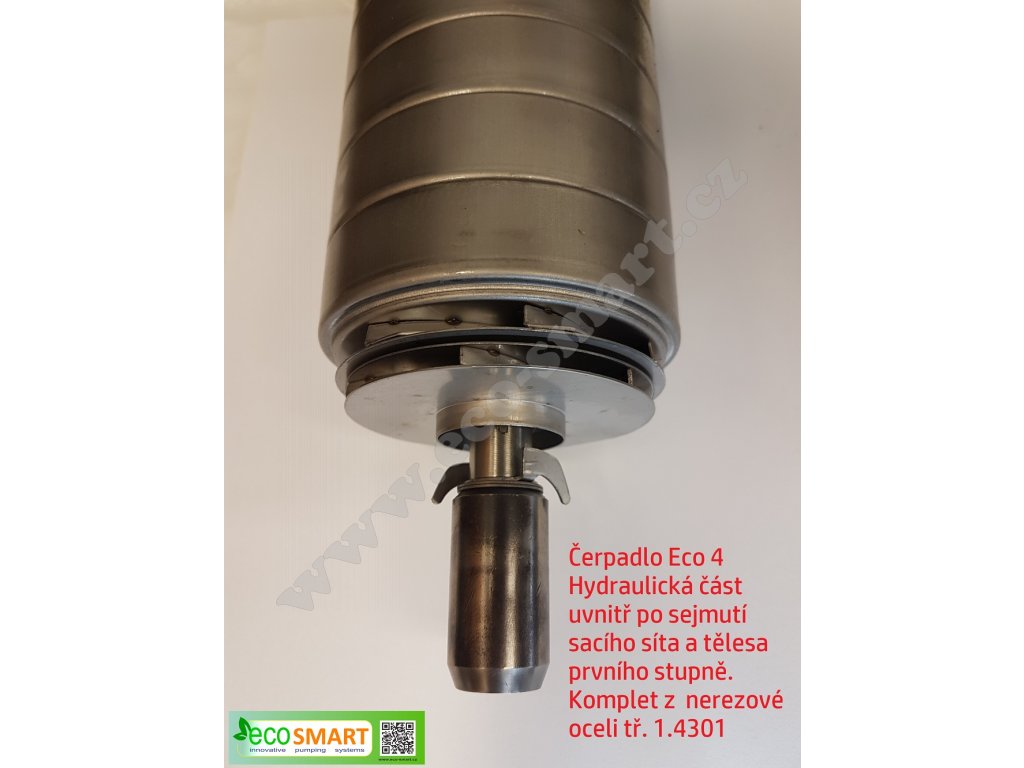

• celonerezové čerpadlo do vrtů ECO4 0314, 3x230V, 1100W , s 65m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 11,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1,5m kabelem, závit 1/4"

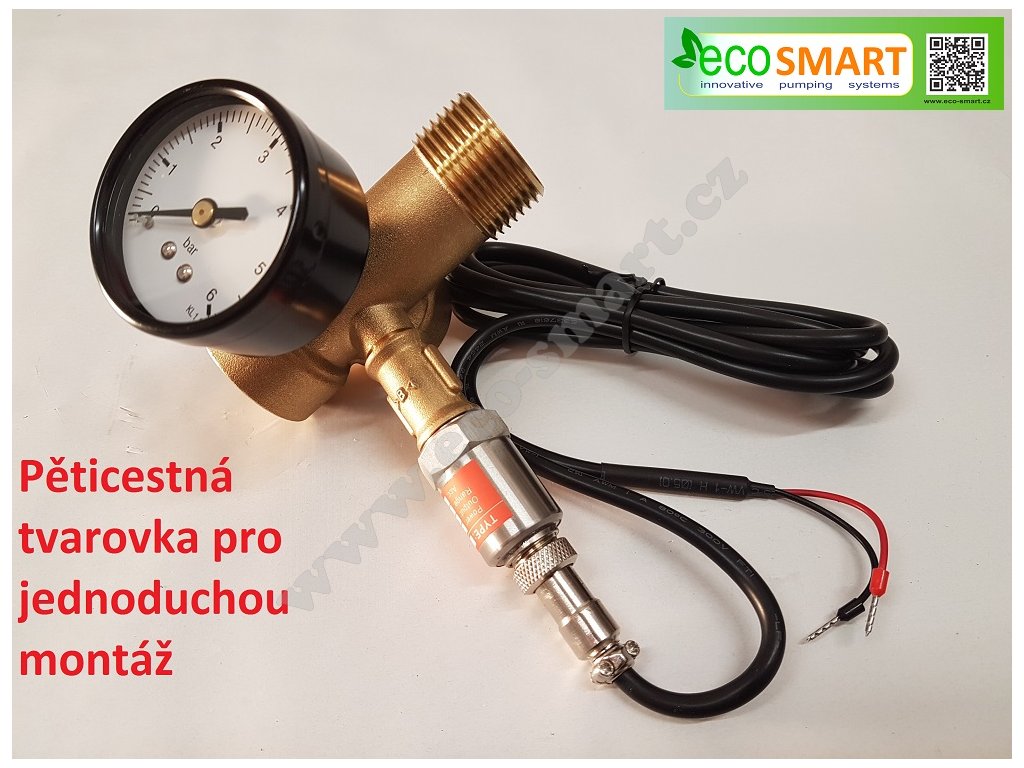

• pěticestnou mosaznou tvarovku (2x závit 1" vnitřní, 1x závit 1" vnější, 2x závit 1/4" vnitřní)
• manometr průměr 50mm, 0-6 bar, závit 1/4"
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce

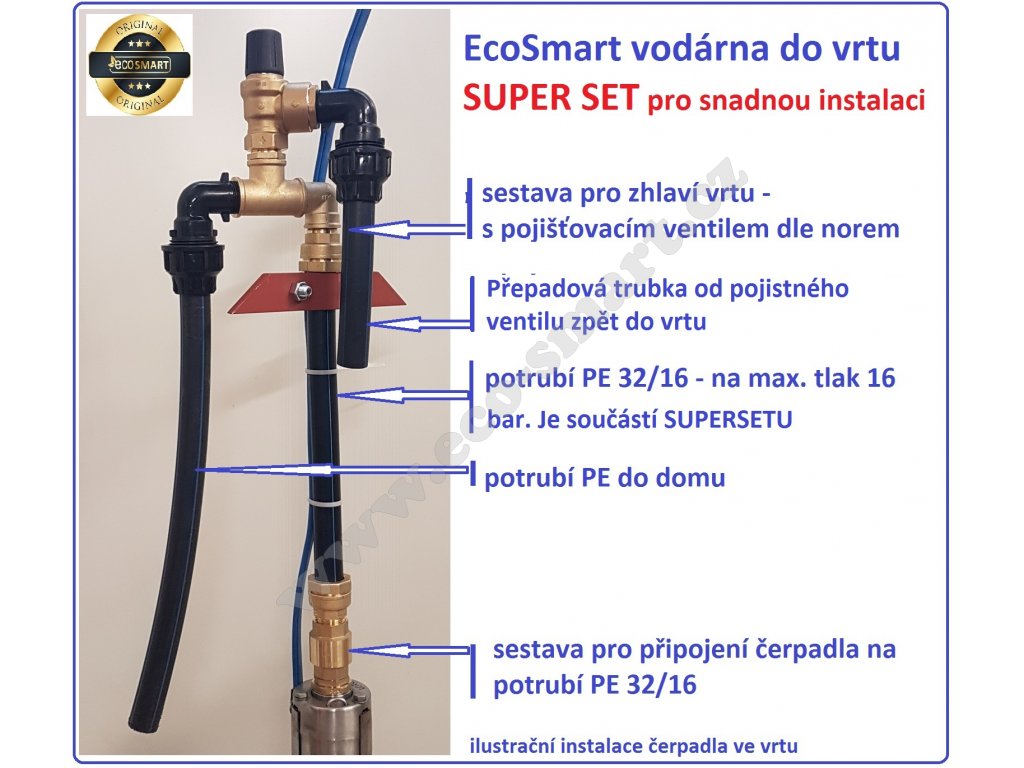

SUPERSET obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0314, 3x230V, 1100W , s 65m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 11,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce
• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !

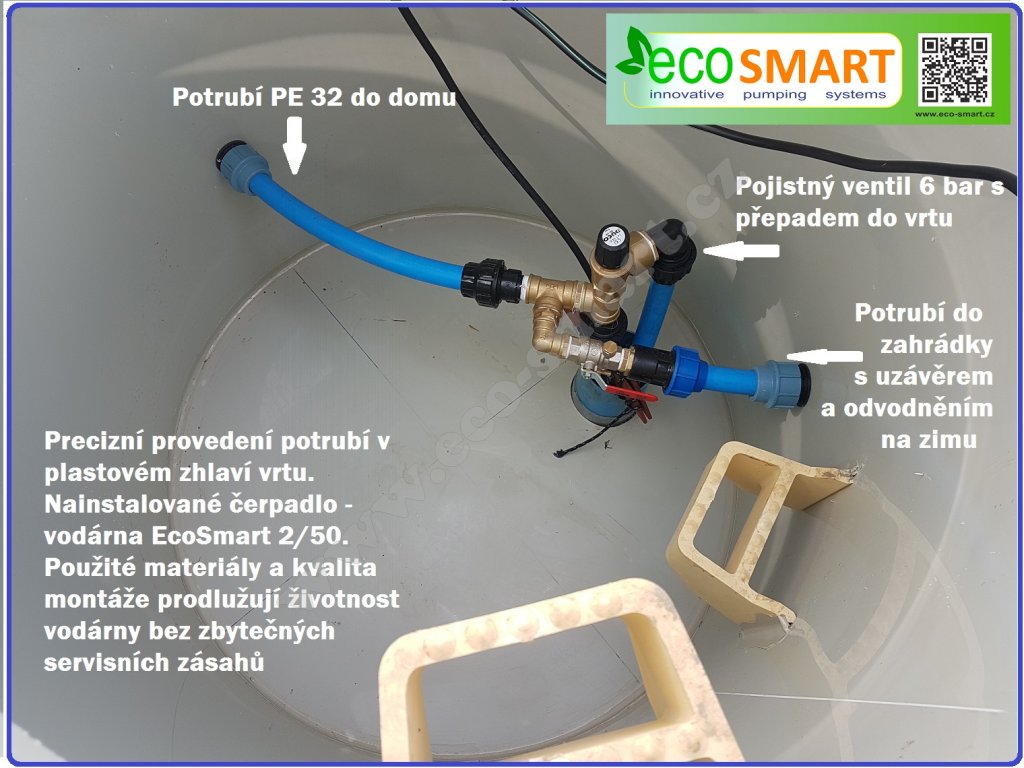

• VYSOKOTLAKOU TRUBKU k čerpadlu do vrtu. 62m trubky PE 32x3 12,5 bar - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek

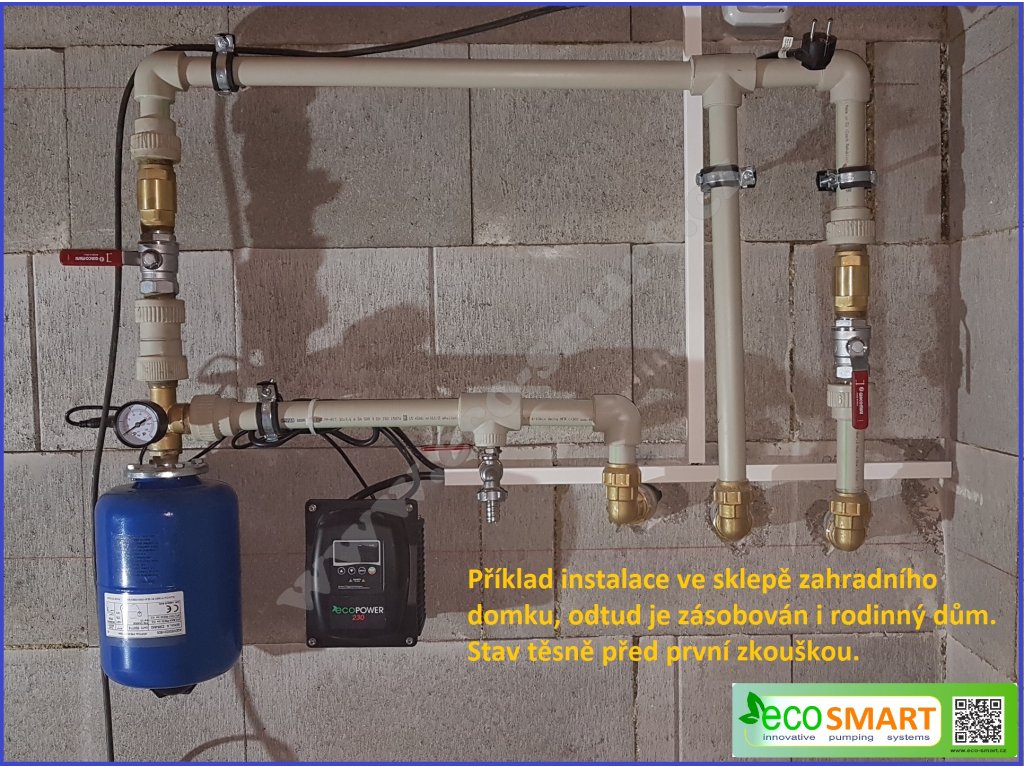

• NÁSTĚNNÝ  PANEL BEZ FILTRACE - s vodárnou předmontovanou na robustní plastové desce, kompletně smontovanou s utěsněnými závity

MEGASET obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0314, 3x230V, 1100W , s 65m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 5,3 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce
• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !
• VYSOKOTLAKOU TRUBKU k čerpadlu do vrtu. 62 metrů trubky PE 32/12,5 baru - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek.

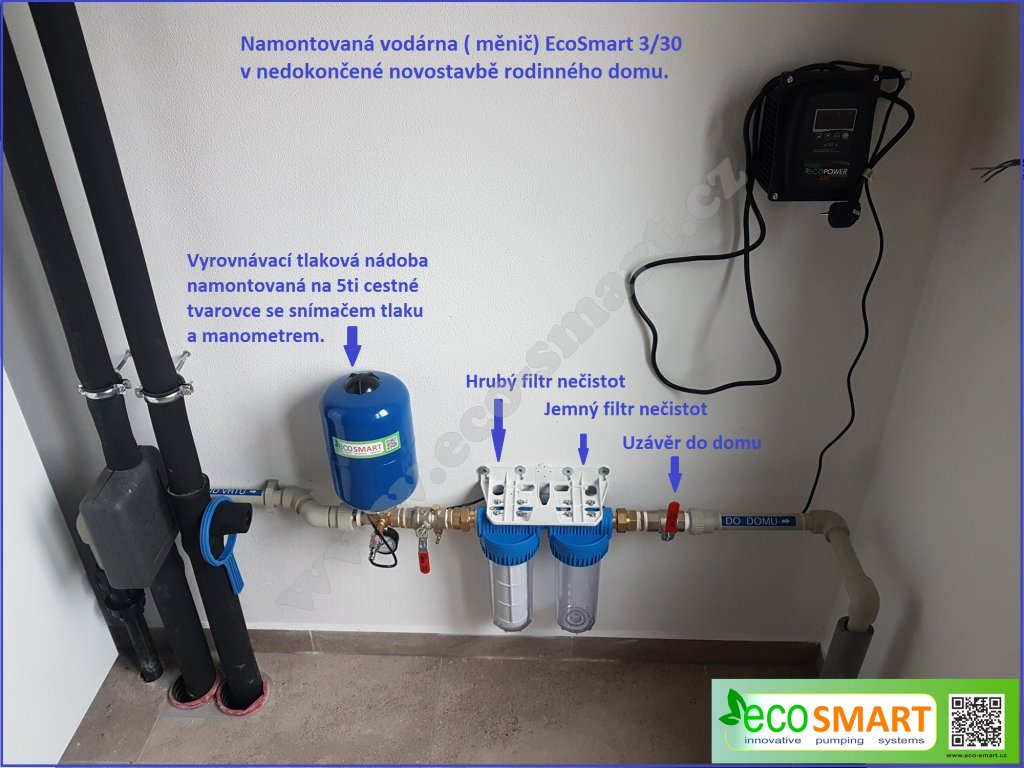

• NÁSTĚNNÝ  PANEL S FILTRACÍ – s vodárnou předmontovanou na robustní plastové desce, s dvojitým filtrem – hrubou a jemnou vložkou, kompletně smontovanou s utěsněnými závity + klíč na čištění filtrů
