ECOSMART 3/10S - domácí vodárna pro studny 0-10 metrů

    Domácí automatická vodárna ECOSMART 3/10S

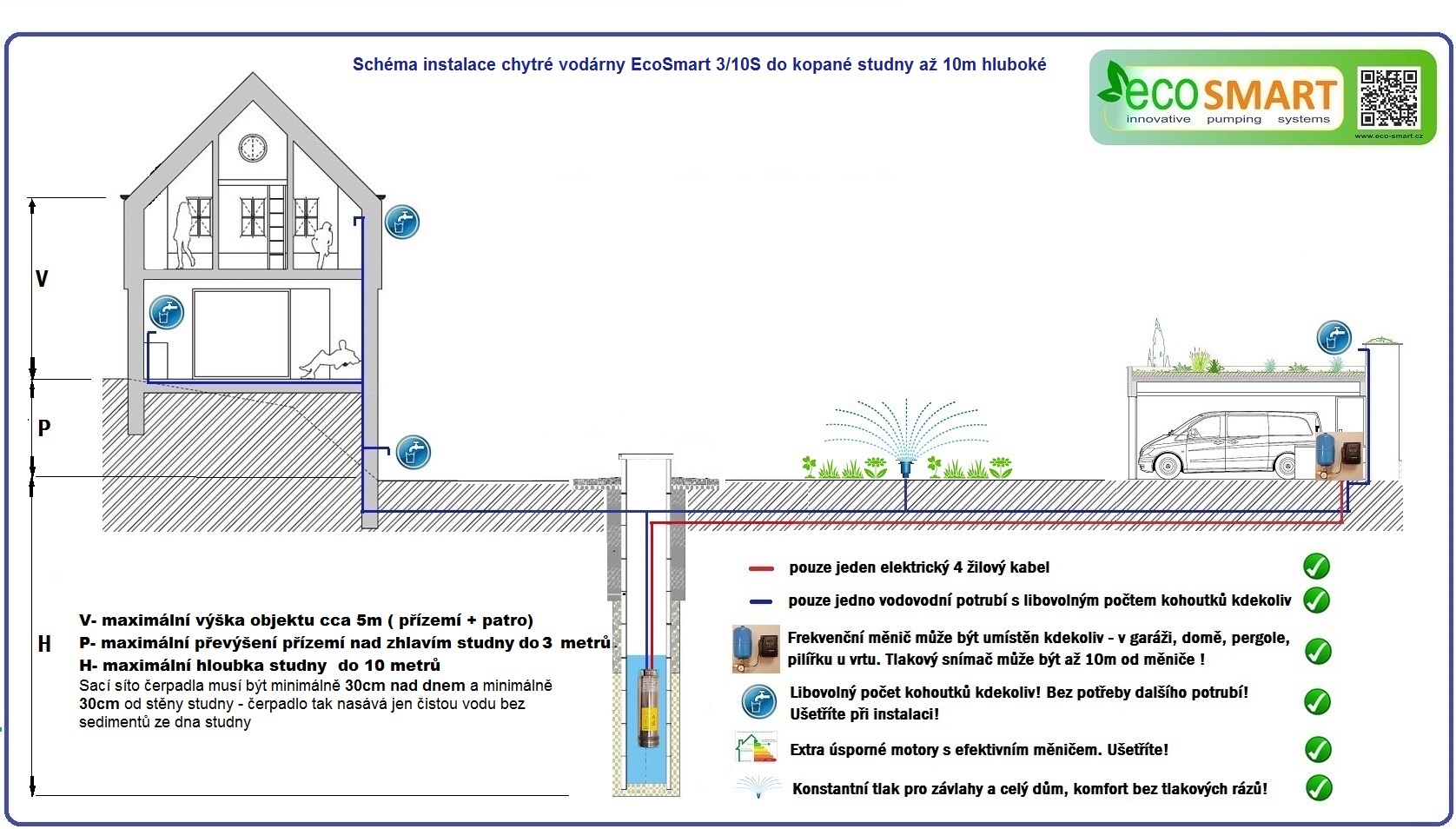

• Vhodná pro studny nebo nádrže hluboké do 10 m a s převýšením zásobovaného objektu do max. +3 metrů nad úrovní studny nebo nádrže, při větším převýšení je nutné použít vodárnu  EcoSmart 3/15S.
• zabezpečuje konstantní provozní tlak  3 bary ( lze měnit)
• chrání motor čerpadla proti přetížení a proti zkratu
• má vysoký hydraulický výkon
• mezi čerpadlem a snímačem tlaku může být libovolný počet odběrných míst
• je profesionálně zpracovaná s využitím nejmodernějších technologií
• maximální ponor čerpadla je 15 metrů
• potřebuje pouze jeden 4 žilový kabel mezi studnou a technickou místností / frekvenčním měničem EcoPower.

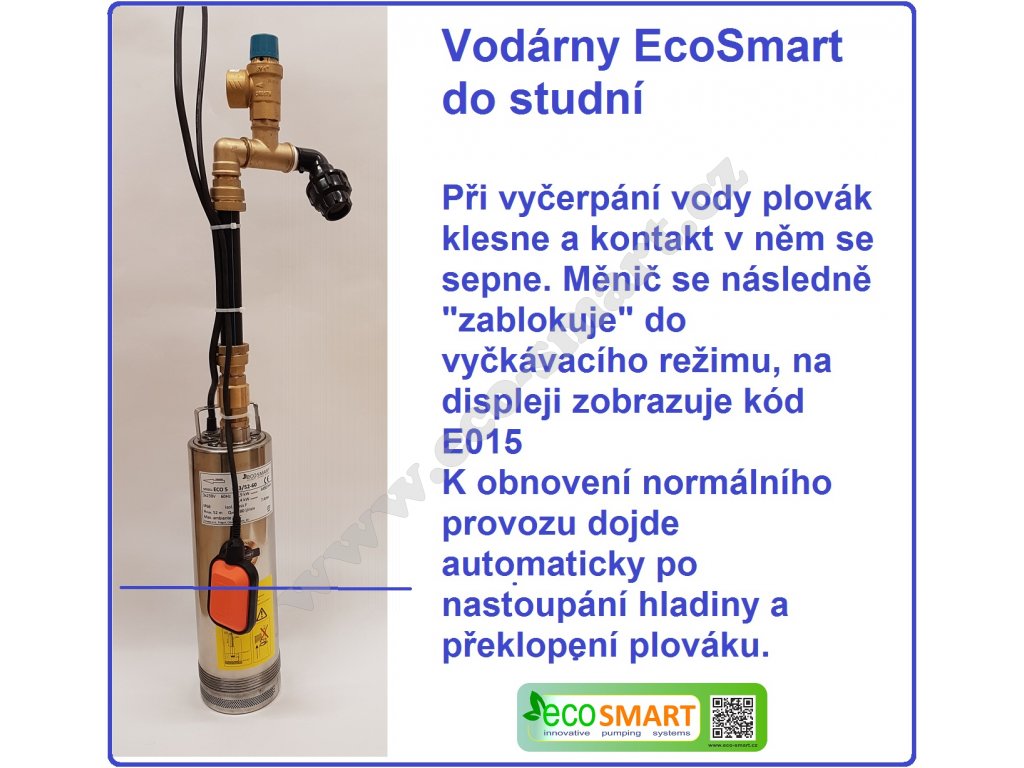

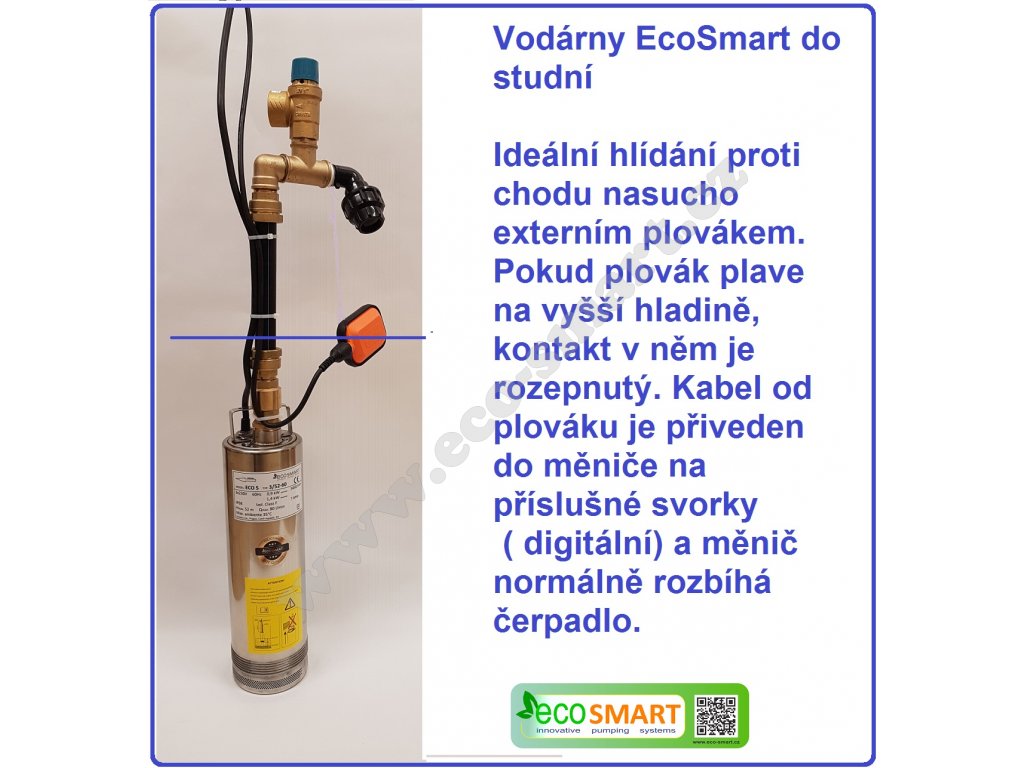

• Upozornění - pokud je méně vydatná studna, doporučujeme druhým kabelem CYKY 3x1,5 připojit do frekvenčního měniče externí plovák připevněný k čerpadlu: Plovák pro kontrolu hladin a ochranu proti chodu nasucho
• má motor čerpadla bez  problematických kondenzátorů
• čerpadlo má dvojitou ucpávku pro zabezpečení 100% těsnosti
• vstupní napětí/proud  pouze  1x230 voltů/ max. 8 Ampér

Profesionální domácí automatická vodárna s ponorným nerezovým čerpadlem ECO5 3/52-60  a frekvenčním měničem EcoPower 230 je určena pro energeticky úsporné a efektivní čerpání vody ze studní, pro zásobování rodinných domů, penzionů, bytových domů, průmyslových a zemědělských objektů a pro závlahové systémy. Sestava je doplněná o malou vyrovnávací tlakovou nádobu, manometr a pěticestnou tvarovku. Frekvenční měnič EcoPower 230 řídí u čerpadla otáčky, které odpovídají okamžitému odběru a zabezpečuje konstantní tlak ve vodovodním systému. Spojení moderní elektronické jednotky s vysoce kvalitním motorem čerpadla umožňuje maximálně využít účinnost těchto zařízení a tak čerpat při maximálním průtoku až  4,8m3/hod pouze s příkonem 1,4 kW. Při běžném průtoku do 2 m3/hod celá sestava pracuje s příkonem jen cca 0,6-0,9 kW.

• mezi frekvenčním měničem a motorem musí být instalován kabel 4 žilový, motor čerpadla je třífázový 3x230V.
• mezi čerpadlem a tlakovým snímačem  musí být potrubí o průměru minimálně PE 32/3mm stěna ( 16 bar) - s větší světlostí nebo PE 40/4,4mm pro zajištění garantovaných průtoků. Je pravděpodobné, že při větších vzdálenostech mezi studnou a zásobovaným objektem  pro snížení hydraulických ztrát bude nutné použít větší průměr potrubí, toto konzultujte s instalační firmou, nebo nám napište dotaz.
• je nutné dodržet všechny bezpečnostní pokyny dle návodu k použití a instalaci

      EcoPower 230 2023 manuál           ECO5 návod a technické údaje               ECO5 křivky + tabulka výkonů

 BASIC set obsahuje:

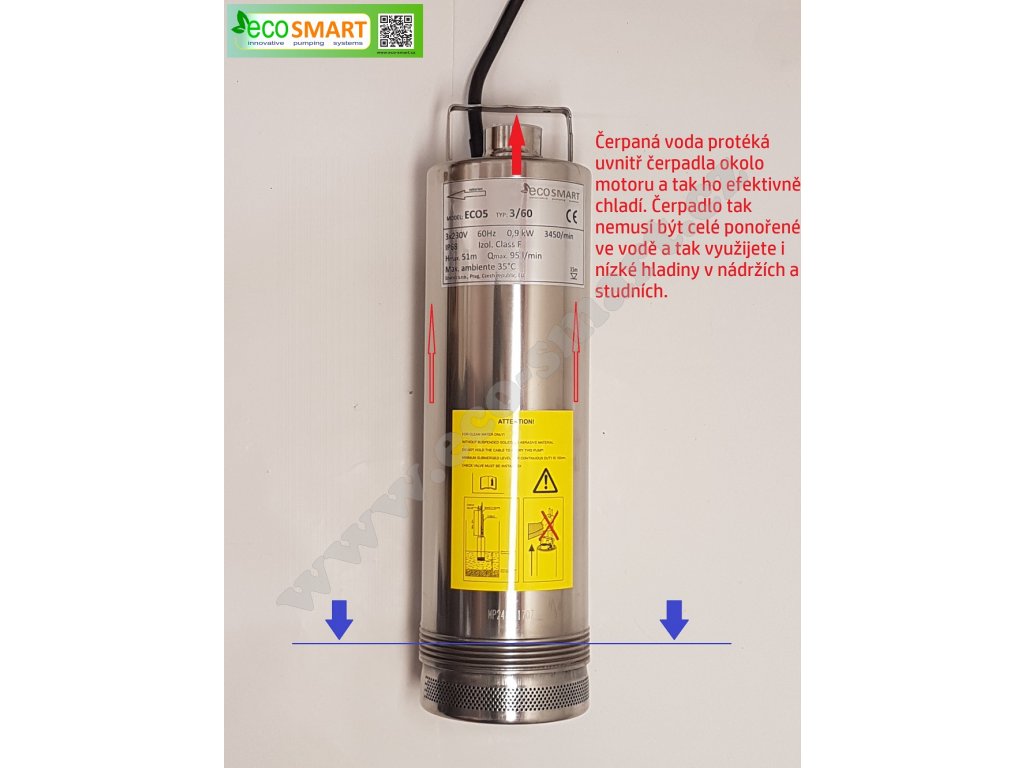

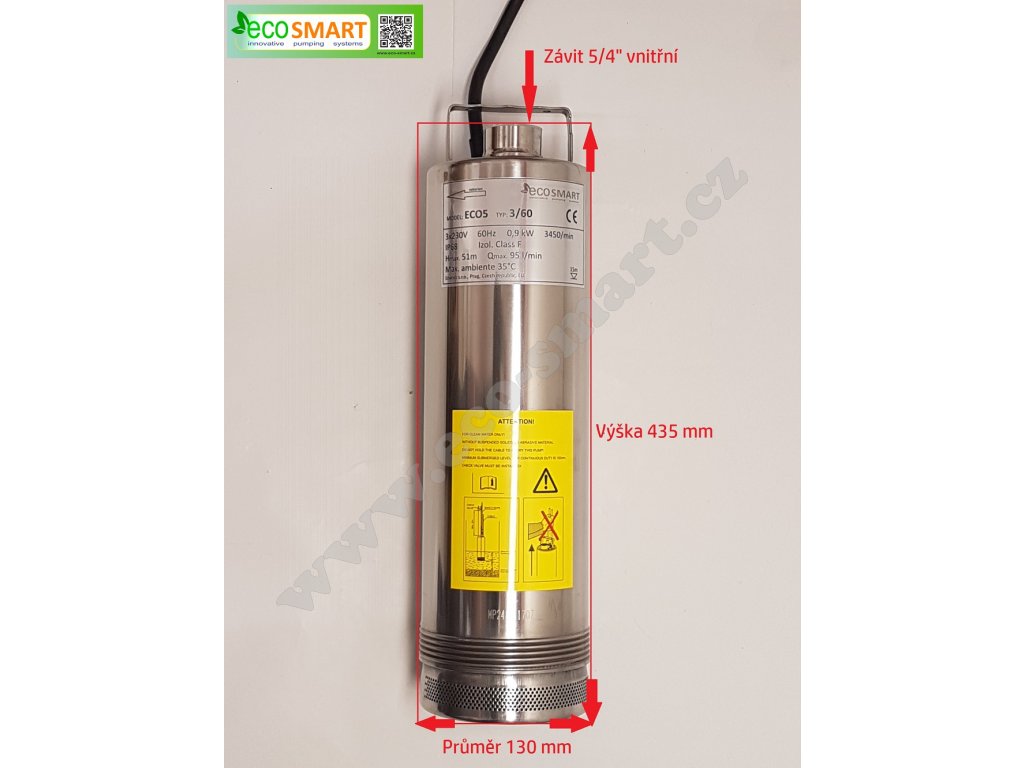

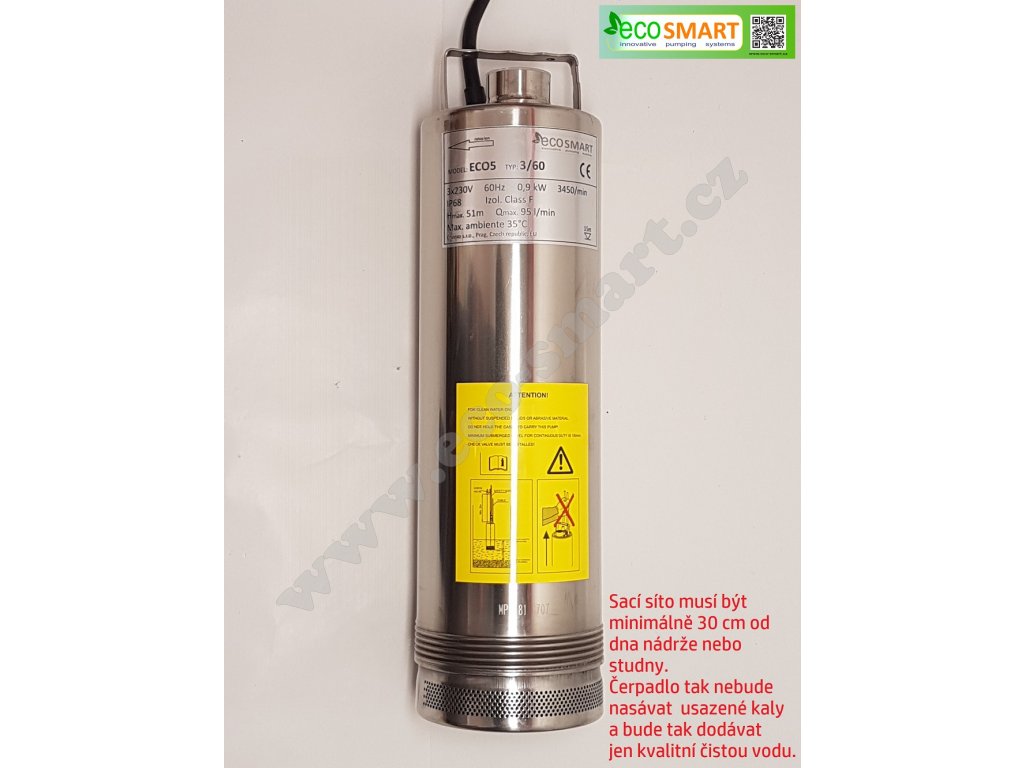

• vícestupňové čerpadlo ECO5 3/52-60 3x230V s 15m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 8,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem, závit 1/4"
• pěticestnou mosaznou tvarovku (2x závit 1" vnitřní, 1x závit 1" vnější, 2x závit 1/4" vnitřní)
• manometr průměr 50mm, 0-10 bar, závit 1/4"
• vyrovnávací tlakovou nádobu 8 litrů
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce

  ---

 SUPERSET obsahuje:

• vícestupňové čerpadlo ECO5 3/52-60 3x230V s 15m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 8,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem,
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 8 litrů
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce
• konzolu 500mm pro zavěšení čerpadla do studny.
• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem 6 bar dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !
• vysokotlakou trubku k čerpadlu do studny. 9m trubky PE 32/12,5 baru - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek

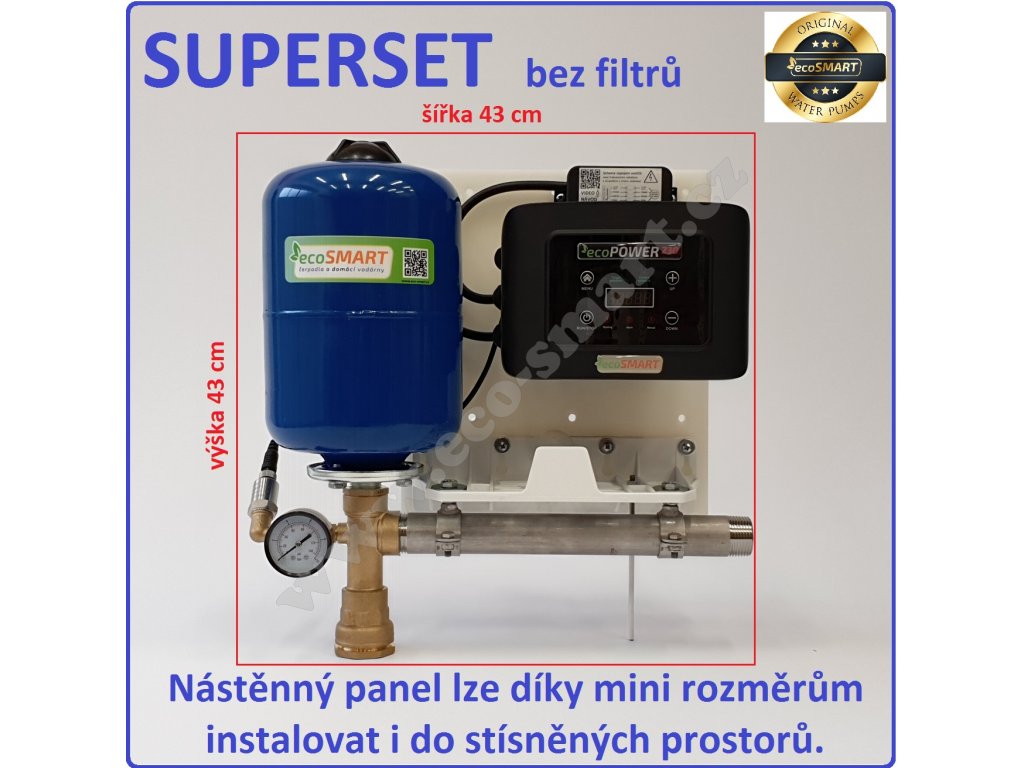

• NÁSTĚNNÝ  PANEL BEZ FILTRACE - s vodárnou předmontovanou na robustní plastové desce, kompletně smontovanou s utěsněnými závity

  ---

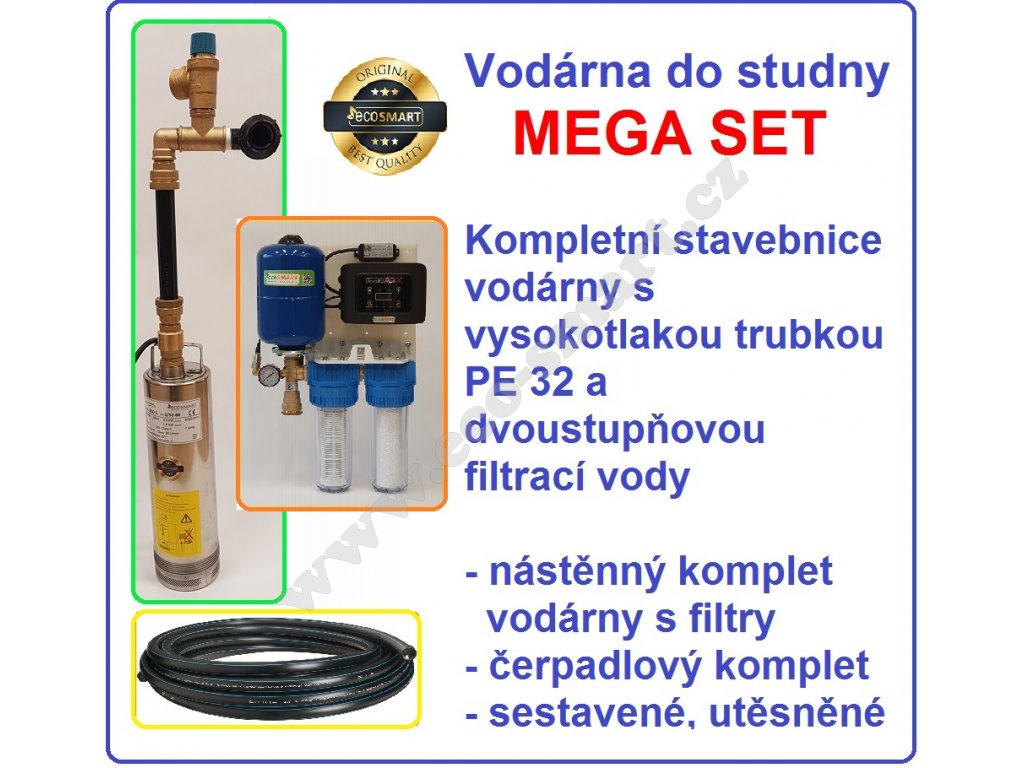

MEGASET obsahuje:

• vícestupňové čerpadlo ECO5 3-52/60 3x230V s 15m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 8,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 8 litrů
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce
• konzolu 500mm pro zavěšení čerpadla do studny
• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !
• VYSOKOTLAKOU TRUBKU k čerpadlu do studny. 9 m trubky PE 32/12,5 bar - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek.

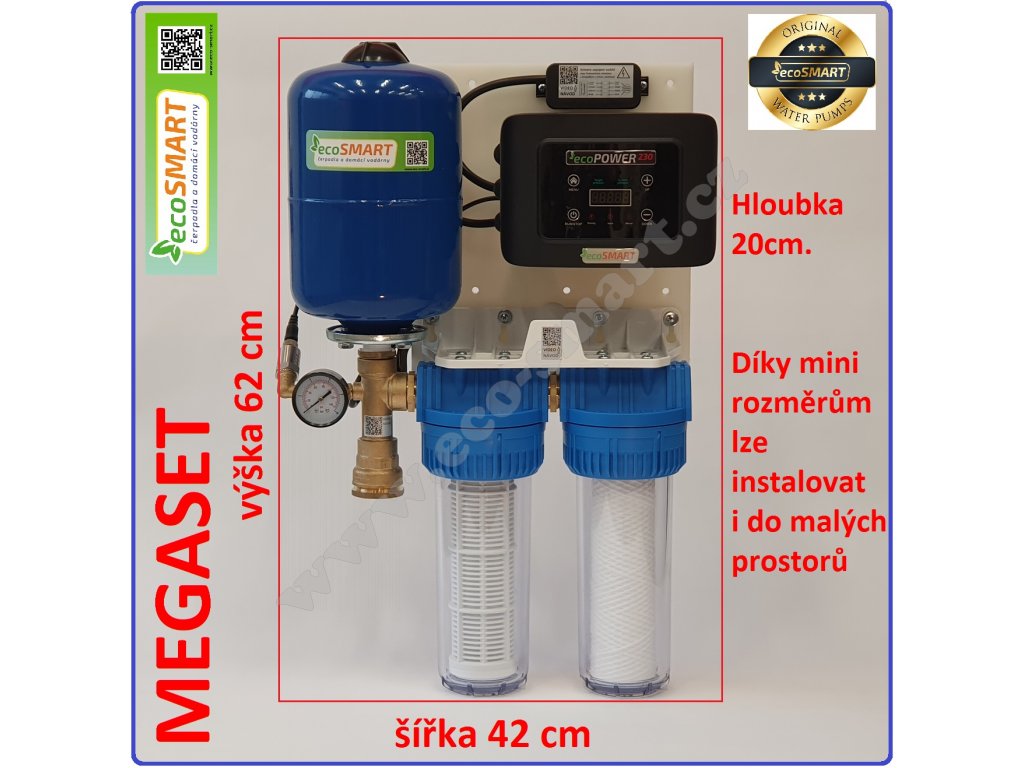

• NÁSTĚNNÝ  PANEL S FILTRACÍ – s vodárnou předmontovanou na robustní plastové desce, s dvojitým filtrem – hrubou a jemnou vložkou, kompletně smontovanou s utěsněnými závity + klíč na čištění filtrů
