ECOSMART 2/70 - domácí vodárna pro vrty 60-70 metrů

    Domácí vodárna ECOSMART 2/70

• Vhodná pro vrty hluboké 60-70 m a s převýšením zásobovaného objektu do max. +5 metrů nad zhlavím vrtu, při větším převýšení je nutné výkon sestavy konzultovat - napište nám dotaz !
• zabezpečuje konstantní provozní tlak  3 bary ( lze měnit)
• chrání čerpadlo proti poškození chodem nasucho - bez hladinových sond
• chrání motor čerpadla proti přetížení a proti zkratu
• je úsporná, šetří Vaší peněženku
• má vysoký hydraulický výkon
• mezi čerpadlem a snímačem tlaku může být libovolný počet odběrných míst
• je profesionálně zpracovaná s využitím nejmodernějších technologií
• maximální ponor čerpadla je 300 metrů
• potřebuje pouze jeden 4 žilový kabel mezi vrtem a jednotkou EcoPower
• má motor čerpadla bez  problematických kondenzátorů
• vstupní napětí/proud  pouze  1x230 voltů/ max. 9 Ampér

Profesionální automatická domácí vodárna s ponorným čerpadlem ECO4 0215  a frekvenčním měničem EcoPower 230 je určena pro energeticky úsporné a efektivní čerpání vody z hlubokých vrtů, pro zásobování rodinných domů, penzionů, bytových domů, průmyslových a zemědělských objektů a pro závlahové systémy. Vodárna je doplněná o malou vyrovnávací tlakovou nádobu, manometr a pěticestnou tvarovku. Měnič EcoPower 230 řídí u čerpadla otáčky, které odpovídají okamžitému odběru a zabezpečuje konstantní tlak ve vodovodním systému. Spojení moderní elektronické jednotky s vysoce kvalitním motorem čerpadla umožňuje maximálně využít účinnost těchto zařízení a tak čerpat při maximálním průtoku až 3 m3/hod pouze s příkonem 0,75 kW. Při běžném průtoku do 2 m3/hod celá sestava pracuje s příkonem jen cca 0,45-0,6 kW.

Dodávka vody při nastaveném provozním tlaku 3 bar ( orientační, může být jiná dle vzdálenosti a průměru potrubí v zemi):

• při maximální hladině ve vrtu        - cca 50 litrů/min
• při minimální hladině ve vrtu         - cca 25 litrů/min

• mezi frekvenčním měničem a motorem musí být instalován kabel 4 žilový, motor čerpadla je třífázový 3x230V.
• minimální průměr vrtu je 115 mm
• mezi čerpadlem a tlakovým snímačem  musí být potrubí o průměru minimálně 1" (DN25) pro zajištění garantovaných průtoků. Je pravděpodobné, že při větších vzdálenostech mezi vrtem a zásobovaným objektem  pro snížení hydraulických ztrát bude nutné použít větší průměr potrubí, toto konzultujte s instalační firmou, nebo nám napište dotaz.
• bezpodmínečně je nutné dodržet všechny bezpečnostní pokyny dle návodu k použití a instalaci

BASICSET obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0215, 3x230V, 750W , s 68m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 9,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem, závit 1/4"
• pěticestnou mosaznou tvarovku (2x závit 1" vnitřní, 1x závit 1" vnější, 2x závit 1/4" vnitřní)
• manometr průměr 50mm, 0-10 bar, závit 1/4"
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce

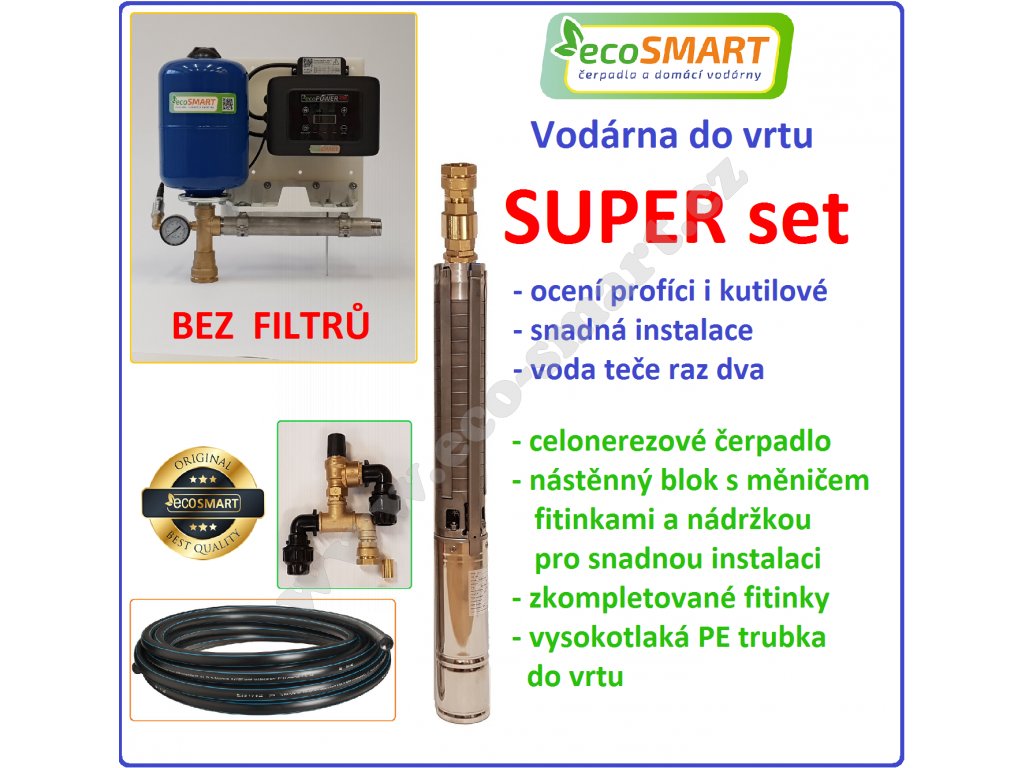

SUPERSET obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0215, 3x230V, 750W , s 68m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 9,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce

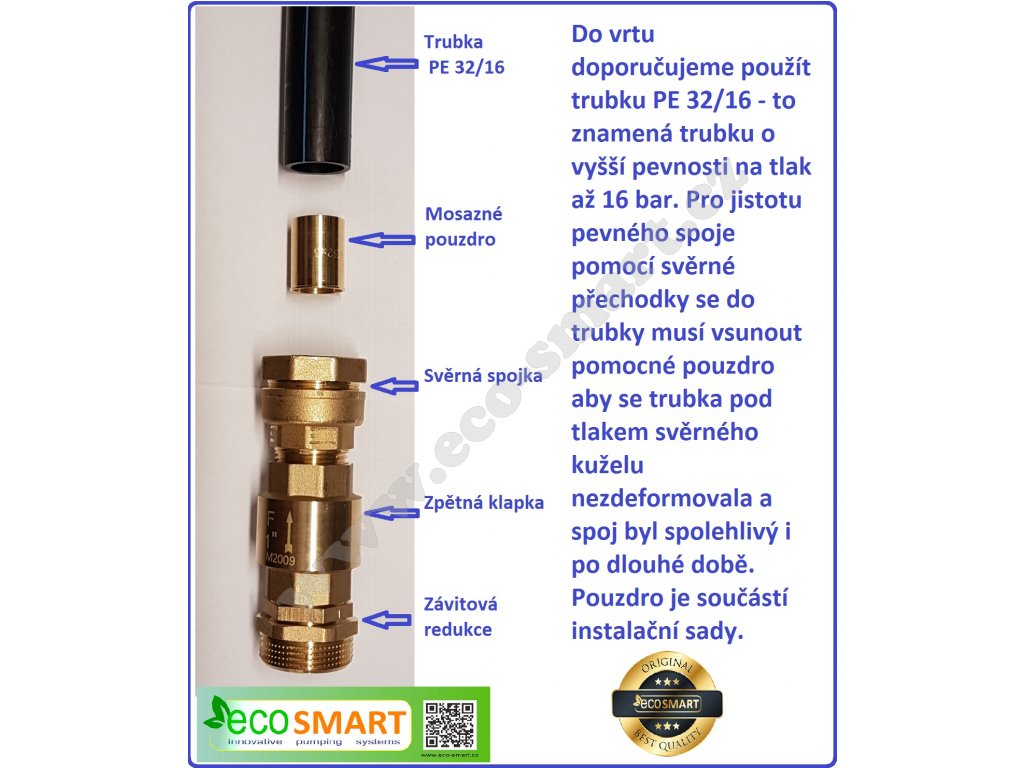

• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !
• VYSOKOTLAKOU TRUBKU k čerpadlu do vrtu. 67m trubky PE 32/12,5 baru - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek
• NÁSTĚNNÝ  PANEL BEZ FILTRACE - s vodárnou předmontovanou na robustní plastové desce, kompletně smontovanou s utěsněnými závity

MEGASET obsahuje:

• celonerezové čerpadlo do vrtů ECO4 0215, 3x230V, 750W , s 68m kabelem
• frekvenční měnič EcoPower 230, napájení 1x230V / 9,0 Amp s 2m přívodním kabelem a vidlicí
• snímač tlaku s 1m kabelem
• pěticestnou mosaznou tvarovku
• manometr průměr 50mm, 0-10 bar
• vyrovnávací tlakovou nádobu 5 litrů
• závěsnou sponu pro potrubí 1" - 5/4"
• vodotěsnou elektrokrabičku ACIDUR  pro spojení kabelů ve zhlaví vrtu
• elektrikářské pásky pro připevnění kabelu čerpadla k výtlačné trubce
• INSTALAČNÍ sadu pro snadnou montáž - 1x závitové přechodky, 1x celomosaznou zpětnou klapku, 2x mosazné svěrné přechodky, 2x mosazné pouzdro, 1x mosaznou sestavu s pojišťovacím ventilem dle norem ČSN, 2x plastovou svěrnou přechodku. Závity jsou utěsněné a sada je sestavená a připravená k okamžitému použití !
• VYSOKOTLAKOU TRUBKU k čerpadlu do vrtu. 67 metrů trubky PE 32/12,5 baru - vyšší tlaková třída, pro spolehlivý dlouhodobý provoz a těsnost svěrných přechodek.
• NÁSTĚNNÝ  PANEL S FILTRACÍ – s vodárnou předmontovanou na robustní plastové desce, s dvojitým filtrem – hrubou a jemnou vložkou, kompletně smontovanou s utěsněnými závity + klíč na čištění filtrů

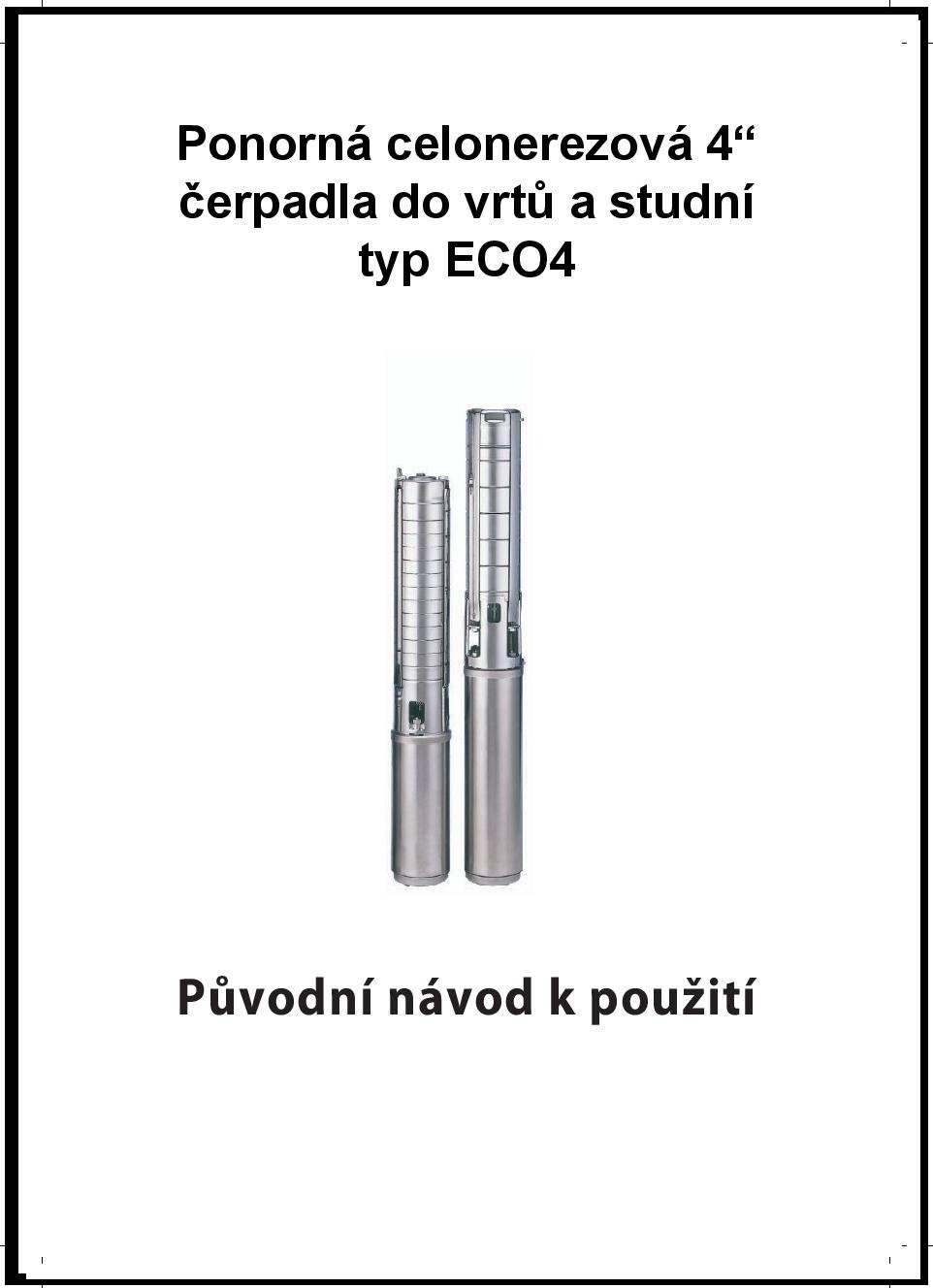

       čerpadla ECO4 manuál

       EcoPower 230 2023 manuál

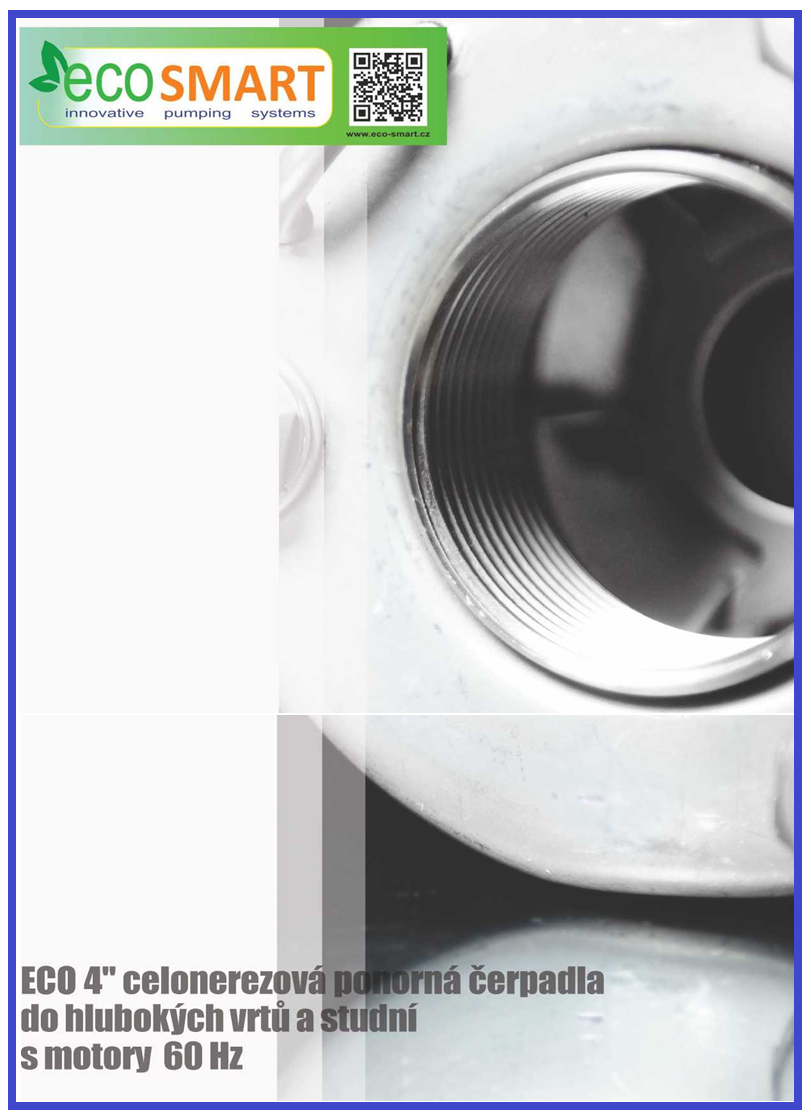

        ECO 4 60Hz technická data serie 01-14
